連接電話線路

根據電話線，連接方法會有所不同。

  • 如果將印表機直接連接到壁裝電話線路/如果使用xDSL分離器連接印表機：

  • 如果將印表機連接至其他線路，如xDSL：

如果連接不正確，印表機無法傳送/接收傳真。 請正確連接印表機。

重要事項

  • 請勿並聯傳真裝置和/或電話(僅美國和加拿大)。

    如果並聯兩部或多部傳真裝置和/或電話，可能會發生以下問題並且印表機可能無法正常工作。

    • 如果在傳送或接收傳真時拿起並聯電話的話筒，可能會損壞傳真影像或發生通訊錯誤。
    • 呼叫方ID查詢等服務可能無法在電話上正常工作。

    了解可能會發生上述問題後，如果無法避免並聯，請將接收模式設定為電話優先模式(TEL priority mode)。 隨後將只能手動接收傳真。

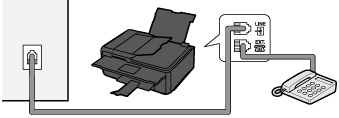

基本連接

確保關閉印表機，將隨附電話線的一端連接到印表機上「LINE」標記附近的電話線插座，然後將另一端連接到牆上的電話線插座或連接到xDSL分離器的電話線插座。

將電話連接到印表機時，確保關閉印表機，將網路/電話用電纜線的一端連接到印表機上「EXT.」標記附近的外部裝置插座，然後將另一端連接到電話的電話線插座。

重要事項

  • 務必在開啟印表機前連接電話線。

    如果在印表機開啟時連接電話線，請關閉印表機並拔除電源線。 等待1分鐘，然後連接電源插頭。

注釋

  • 關於電話線插座和外部裝置插座的位置，請參閱背面圖。
  • 連接電話或答錄裝置前，請取下電話連接器蓋。

  • 對於英國使用者：

    如果外部裝置的連接器無法連接至印表機的插座，則需要購買B.T.轉接器並按如下所示連接：

    將B.T.轉接器安裝到連接外部裝置的網路/電話用電纜線，然後將B.T.轉接器連接到外部裝置插座。

連接各種線路

本節介紹如何連接各種線路。

這些僅為範例，不保證適合所有連接狀況。 關於詳細資訊，請參閱要連接到印表機的網路裝置[xDSL(數位式用戶線路)數據機或終端轉接器等控制裝置]隨附的說明手冊。

注釋

  • xDSL是電話線路高速數字通訊技術的通用術語(如ADSL/HDSL/SDSL/VDSL)。

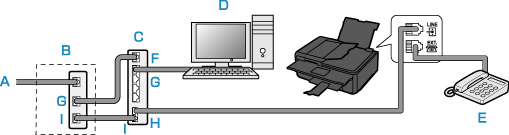

  • 連接網路電話

    1. 數位式用戶線路

    2. xDSL數據機(分離器可能未內置於數據機)

    3. 相容網路電話的寬頻路由器

    4. 電腦

    5. 電話或答錄裝置

    6. WAN(廣域網路)連接埠

    7. LAN(區域網路)連接埠

    8. 電話連接埠

    9. 線路連接埠

    * 根據產品，連接埠配置和名稱可能會有所不同。

    注釋

    • 連接至xDSL線路時，請選擇與電話線路類型(Telephone line type)中所訂類型相同的線路類型。

  • 連接到xDSL

    1. 類比用戶線路

    2. xDSL數據機(分離器可能未內置於數據機)

    3. 電腦

    4. 電話或答錄裝置

    重要事項

    • 分離器如果未內建於數據機，請勿在分離器(牆壁面)前分接電話線路。 而且，請勿並聯分離器。 印表機可能無法正常工作。

    注釋

    • 連接至xDSL線路時，請選擇與電話線路類型(Telephone line type)中所訂類型相同的線路類型。

  • 連接至ISDN線路

    關於ISDN(整體服務數位網路)連接和設定的詳細資訊，請參閱終端轉接器或撥號路由器隨附的手冊。
